Ameba ARDUINO: Getting Started with RTL8722
工作環境
AmebaD RTL8722CSM/RTL8722DM目前支持Windows XP/7/8/10 32位元/64位元，Linux以及Mac作業系統。在本文檔中，請使用1.8.12或更高版本的Arduino IDE。
AmebaD RTL8722CSM/RTL8722DM介紹
Ameba是一個易於編程的微控制器平台，可用於開發各種物聯網應用程序。 AmebaD有各種外圍接口，包括WiFi, GPIO INT, I2C, UART, SPI, PWM, ADC。通過這些接口，AmebaD可以連接LED、開關、壓力計、濕度計、PM2.5粉塵傳感器等電子元件。
Ameba所收集的數據可以通過WiFi無線上傳，並被智能設備上的應用程序使用，實現物聯網的應用。
AmebaD和Arduino Uno的尺寸類似，如上圖所示，並且AmebaD上的引腳與Arduino Uno兼容。
AmebaD使用Micro USB來供電，這在許多智能設備中很常見。

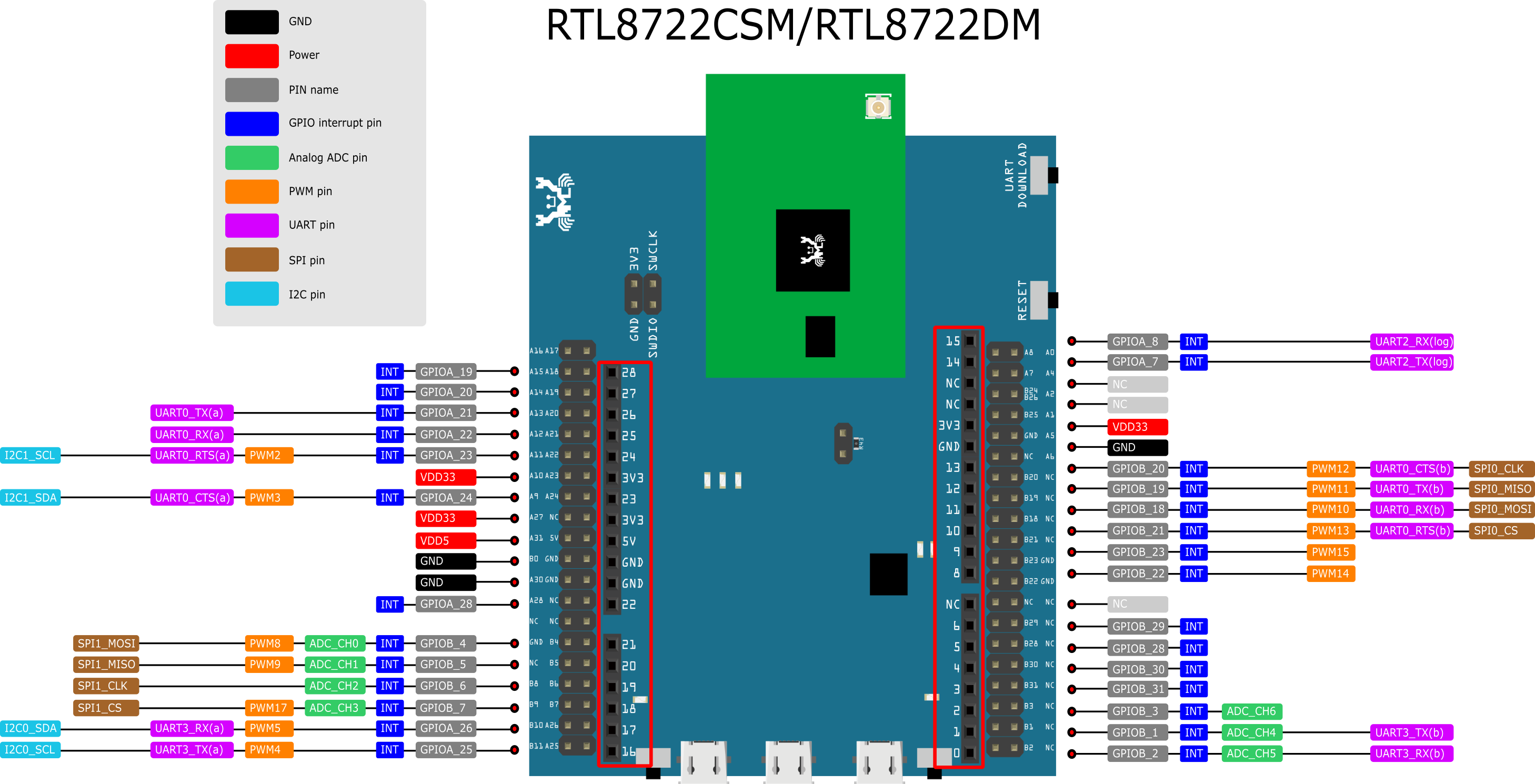

AmebaD的引腳圖和功能請參考下圖和表格。
設置開發環境
步驟1: 安裝驅動程序

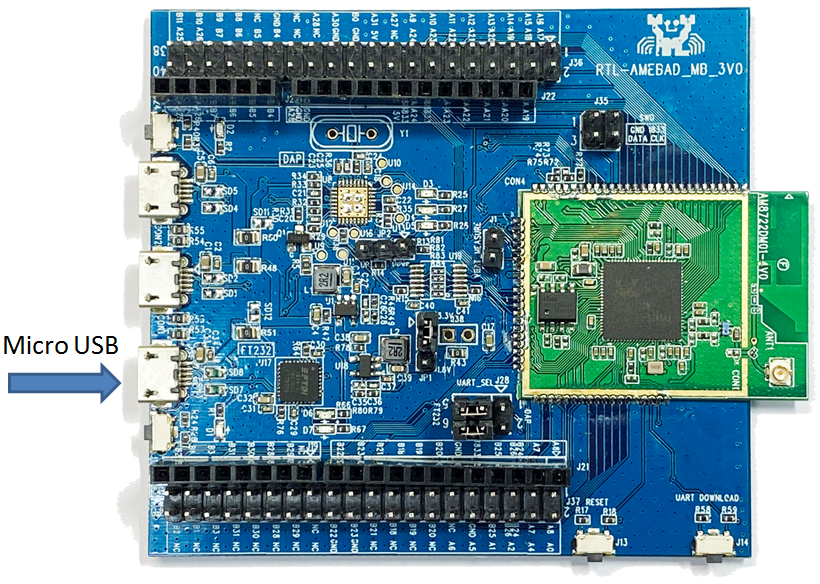

首先，通過Micro USB將AmebaD連接到電腦:
如果這是您第一次將AmebaD連接到您的計算機，那麼AmebaD的USB驅動程序將自動安裝。

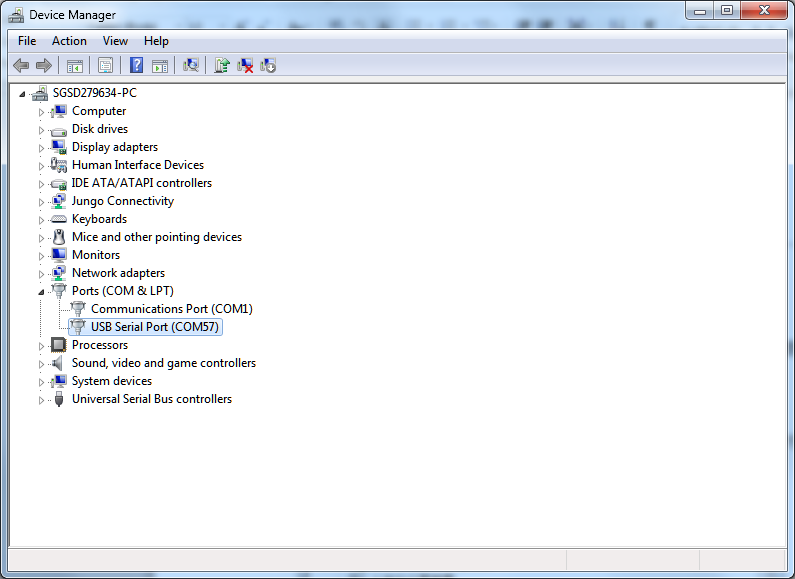

你可以在你的電腦的設備管理器中檢查COM端口號:
步驟2: 設置Arduino IDE
從1.6.5版本開始，Arduino IDE支持第三方硬件。因此，我們可以使用Arduino IDE在AmebaD上開發應用程序，Arduino的示例也可以在AmebaD上運行。 Arduino IDE可以在Arduino網站下載:
https://www.arduino.cc/en/Main/Software

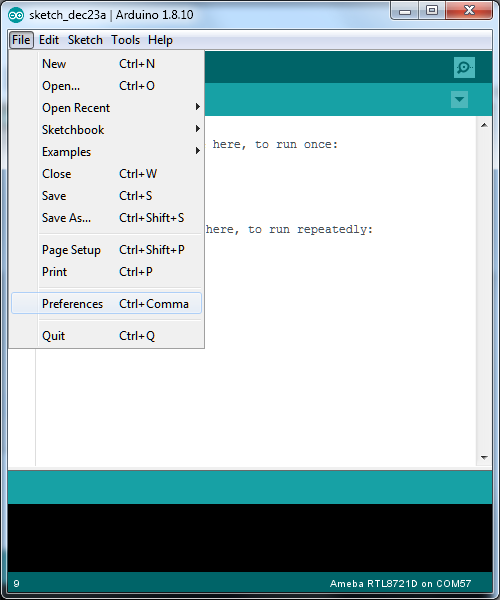

安裝完成後，打開Arduino IDE。為了在Arduino IDE中正常使用AmebaD，請打開“文件”—>“首選項”
並將以下網址粘貼到“附加開發版管理器網址”欄位:
https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json

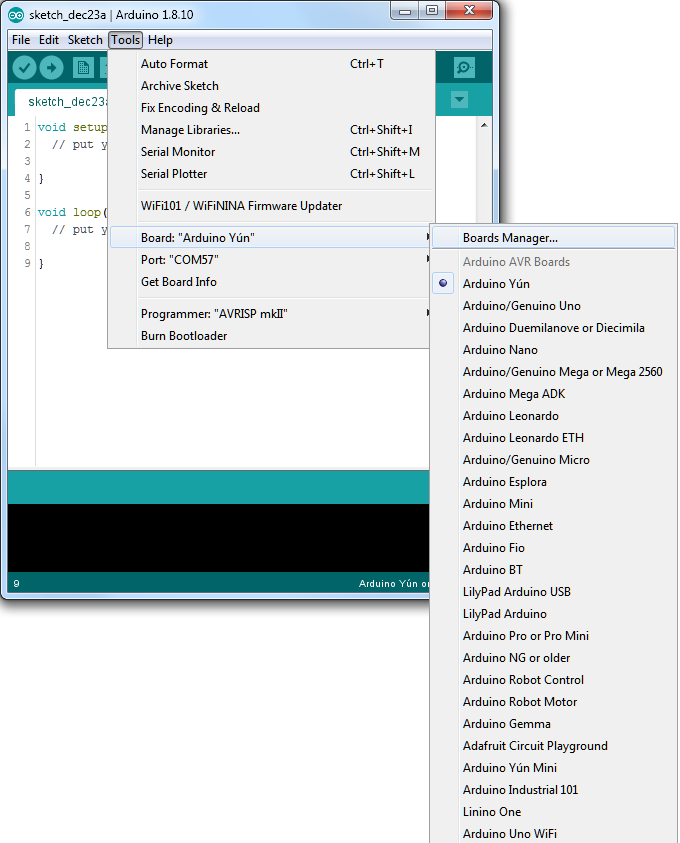

接下來，轉到“工具”->“開發板”->“開發板管理器”:

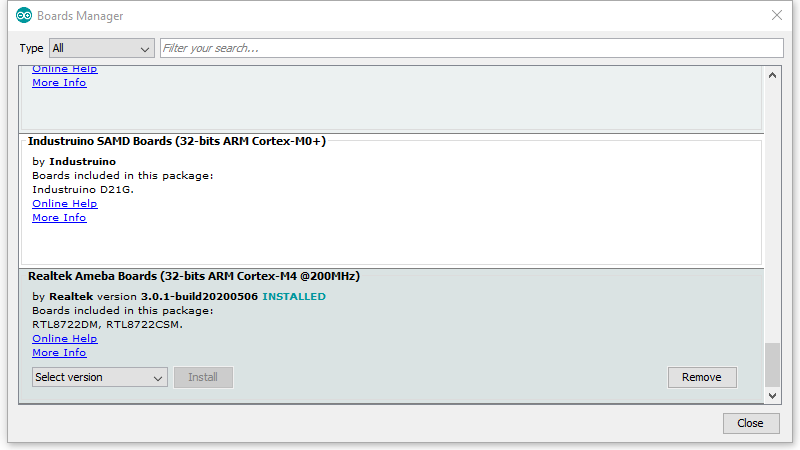

“開發板管理器”大約需要10~20秒來刷新所有硬件文件(如果網絡狀況不好，可能需要更長的時間)。每次連接新硬件時，我們都需要重新打開板管理器。因此，我們先關閉板管理器，然後再次打開它。在列表中找到“Realtek AmebaD Boards”，點擊“安裝”，Arduino IDE會自動開始下載AmebaD所需的文件。

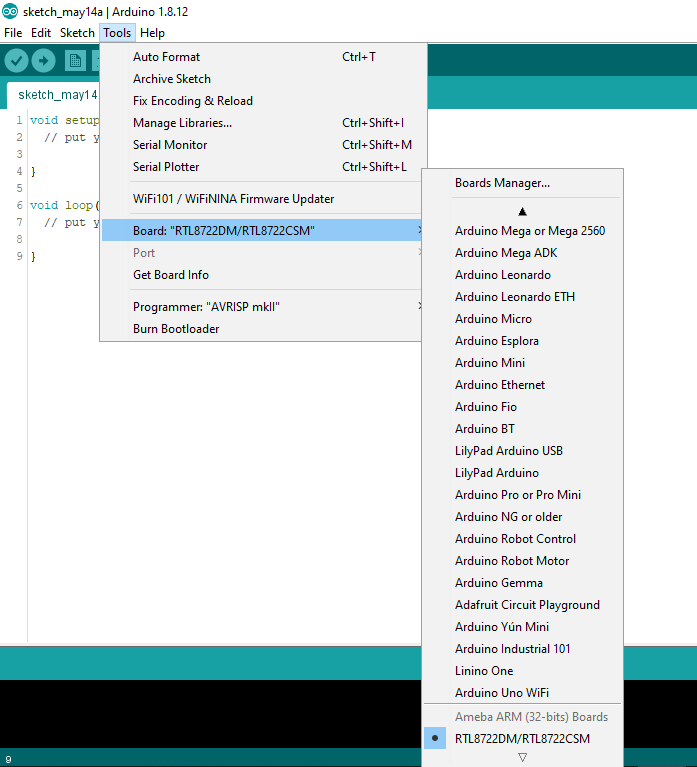

最後，我們在“工具”->“開發板”->“Arduino AmebaD”中選擇了AmebaD作為當前連接的開發板:
測試第一個示例
步驟1: 編譯並上傳
Arduino IDE提供了很多內置的例子，可以在板子上直接編譯、上傳和運行。這裡，我們以“Blink”為例進行第一次嘗試。

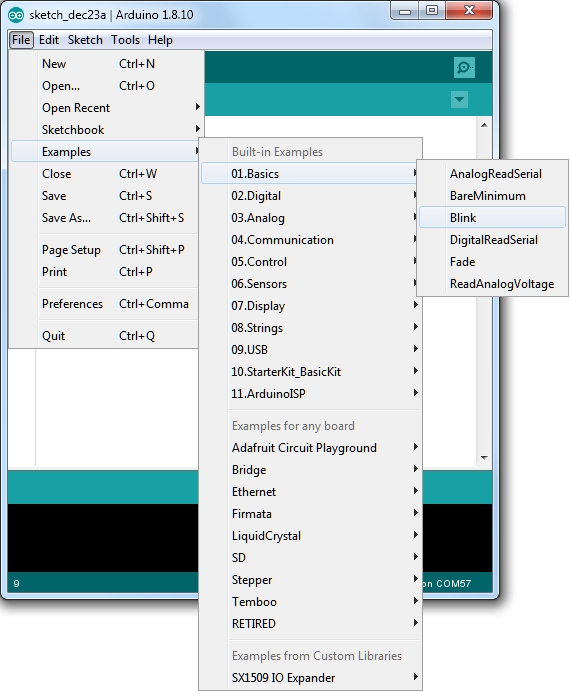

打開“文件”->“示例”->“ 01.Basics”-> “Blink”:

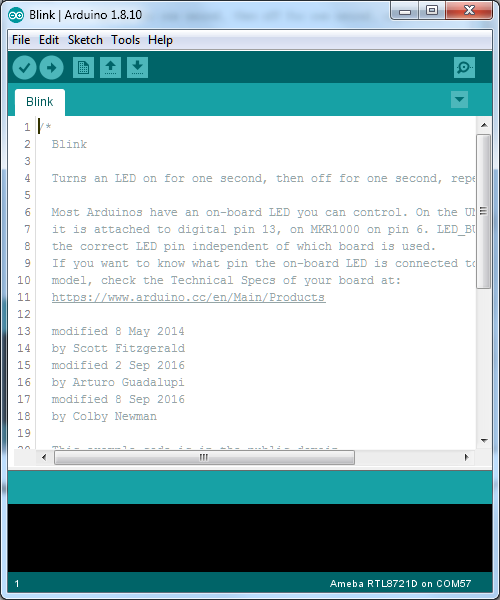

Arduino IDE打開一個帶有完整示例代碼的新窗口。

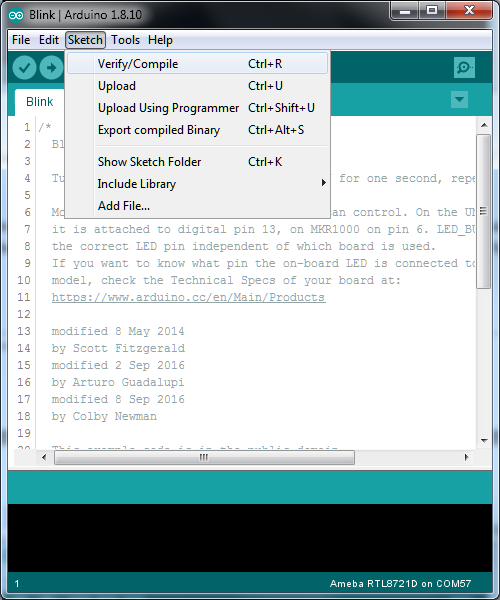

接下來，我們直接編譯示例代碼;點擊“項目”->“驗證/編譯”

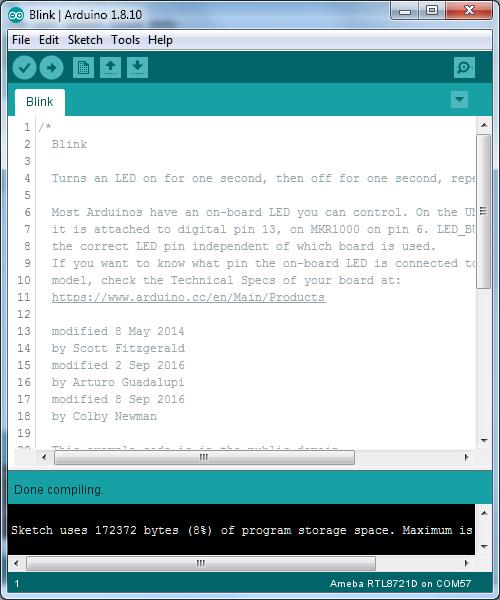

Arduino IDE在IDE窗口的底部區域打印編譯消息。編譯完成後，會得到如下圖所示的消息:
之後，我們將把編譯後的代碼上傳到AmebaD。請確保AmebaD已連接到您的計算機，然後單擊“項目”—>“上傳”

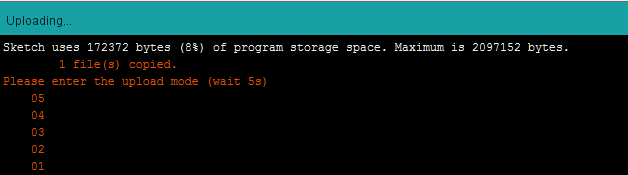

Arduino IDE將首先編譯，然後上傳。在上傳過程中，用戶需要將開發板調至上傳模式。 Arduino IDE會等待5秒鐘，等待開發板進入上傳模式。

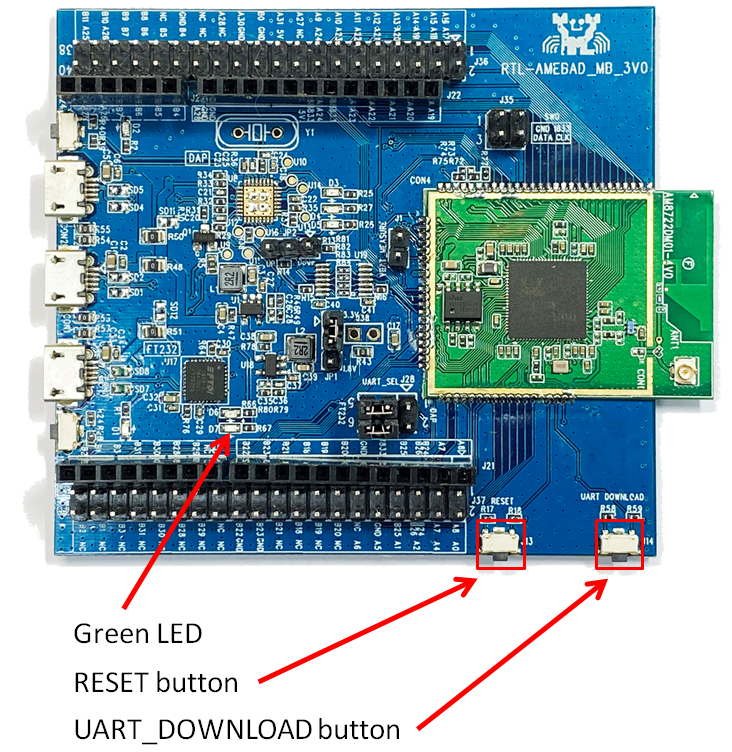

想要進入上傳模式，首先按住UART_DOWNLOAD按鈕不放，然後輕按RESET按鈕。如果成功的話，您應該會在開發板上看到閃爍的綠色LED，之後就可以放開按鍵。

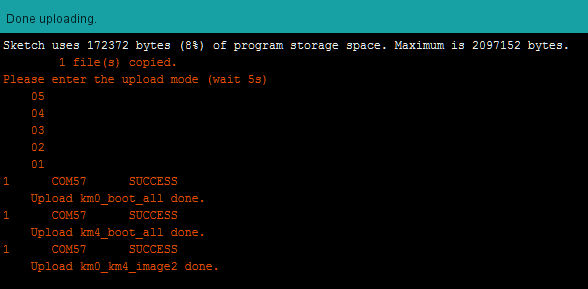

同樣，在上傳過程中IDE會自動顯示消息。上傳過程需要相當長的時間(大約30秒到1分鐘)。上傳完成後，您會看到“完成上傳”消息。
步驟2: 運行Blink示例
在每個示例中，Arduino不僅提供了示例代碼，還提供了詳細的文檔，包括接線圖、示例代碼說明、技術細節等。這些示例可以直接用於AmebaD。在這裡我們可以找到Blink這個示例的詳細信息:
https://www.arduino.cc/en/Tutorial/Blink

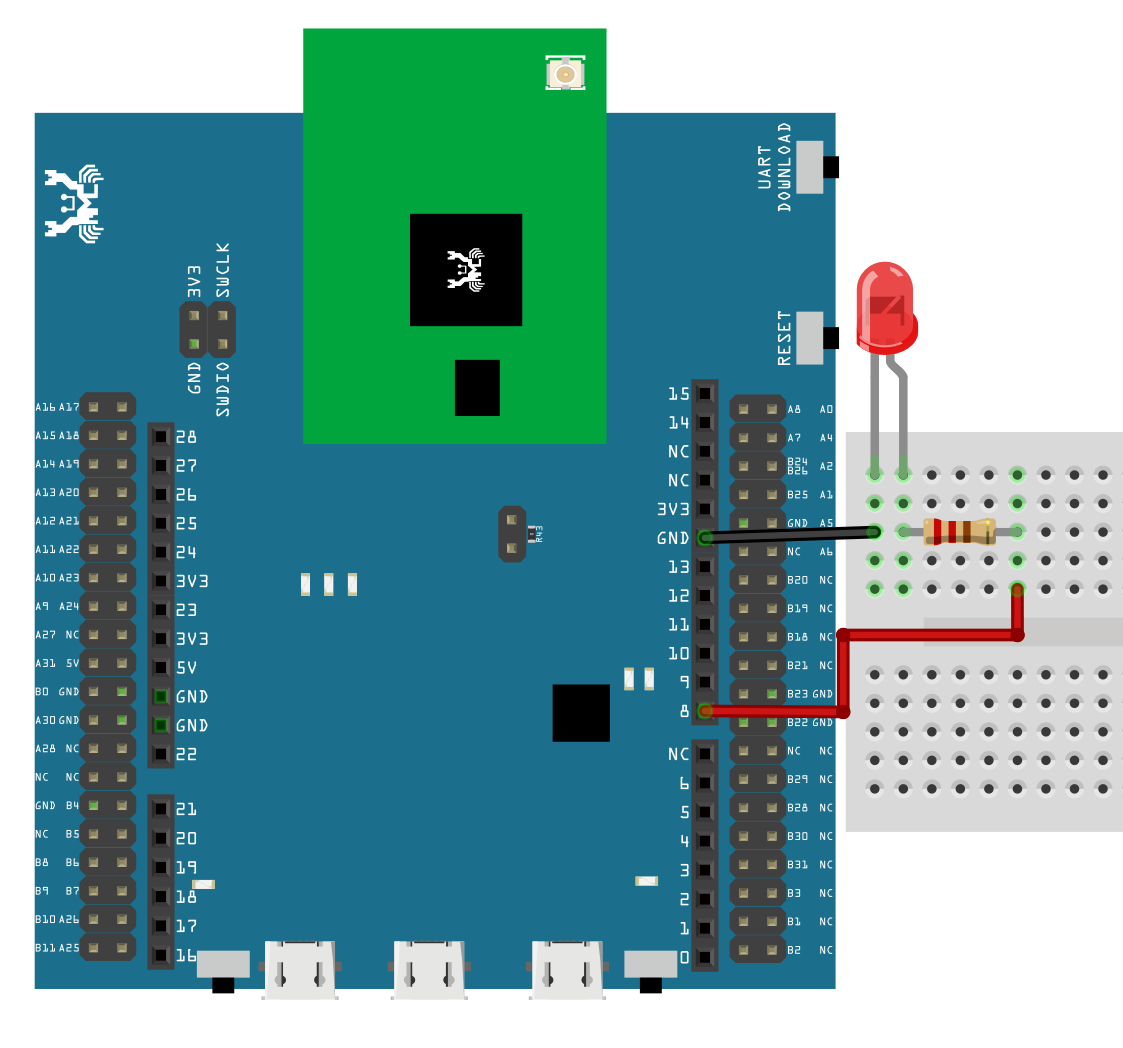

簡而言之，這個示例會使LED不停地閃爍。它使用的是GPIO引腳08(參考引腳圖D08)。我們把LED和電阻連接起來，如下圖所示:(注意:在一個LED中，較長的引腳是正極，較短的引腳是負極。我們將較長的引腳連接到D08，並將較短的引腳連接到GND。另外，請在LED和GND之間串聯一個合適大小的電阻來保護LED)
最後，按復位按鈕，你就會看到LED開始閃爍。
如果您遇到任何問題，請參考故障排除。
AmebaD和Arduino Uno的尺寸類似，如上圖所示，並且AmebaD上的引腳與Arduino Uno兼容。
AmebaD使用Micro USB來供電，這在許多智能設備中很常見。
AmebaD的引腳圖和功能請參考下圖和表格。
| PIN name | GPIO INT | ADC | PWM | UART | SPI | I2C | |
| D00 | GPIOB_2 | ✓ | ADC5 | UART3_RX(b) | |||
| D01 | GPIOB_1 | ✓ | ADC4 | UART3_TX(b) | |||
| D02 | GPIOB_3 | ✓ | ADC6 | ||||
| D03 | GPIOB_31 | ✓ | |||||
| D04 | GPIOB_30 | ✓ | |||||
| D05 | GPIOB_28 | ✓ | |||||
| D06 | GPIOB_29 | ✓ | |||||
| D07 | NC | ||||||
| D08 | GPIOB_22 | ✓ | PWM14 | ||||
| D09 | GPIOB_23 | ✓ | PWM15 | ||||
| D10 | GPIOB_21 | ✓ | PWM13 | UART0_RTS(b) | SPI0_CS | ||
| D11 | GPIOB_18 | ✓ | PWM10 | UART0_RX(b) | SPI0_MOSI | ||
| D12 | GPIOB_19 | ✓ | PWM11 | UART0_TX(b) | SPI0_MISO | ||
| D13 | GPIOB_20 | ✓ | PWM12 | UART0_CTS(b) | SPI0_CLK | ||
| D14 | GPIOA_7 | ✓ | UART2_TX(log) | ||||
| D15 | GPIOA_8 | ✓ | UART2_RX(log) | ||||
| D16 | GPIOA_25 | ✓ | PWM4 | UART3_RX(a) | I2C0_SCL | ||
| D17 | GPIOA_26 | ✓ | PWM5 | UART3_TX(a) | I2C0_SDA | ||
| D18 | GPIOB_7 | ✓ | ADC3 | PWM17 | SPI1_CS | ||
| D19 | GPIOB_6 | ✓ | ADC2 | SPI1_CLK | |||
| D20 | GPIOB_5 | ✓ | ADC1 | PWM9 | SPI1_MISO | ||
| D21 | GPIOB_4 | ✓ | ADC0 | PWM8 | SPI1_MOSI | ||
| D22 | GPIOA_28 | ✓ | |||||
| D23 | GPIOA_24 | ✓ | PWM3 | UART0_CTS(a) | I2C1_SDA | ||
| D24 | GPIOA_23 | ✓ | PWM2 | UART0_RTS(a) | I2C1_SCL | ||
| D25 | GPIOA_22 | ✓ | UART0_RX(a) | ||||
| D26 | GPIOA_21 | ✓ | UART0_TX(a) | ||||
| D27 | GPIOA_20 | ✓ | |||||
| D28 | GPIOA_19 | ✓ |
設置開發環境
步驟1: 安裝驅動程序
首先，通過Micro USB將AmebaD連接到電腦:
如果這是您第一次將AmebaD連接到您的計算機，那麼AmebaD的USB驅動程序將自動安裝。
你可以在你的電腦的設備管理器中檢查COM端口號:
步驟2: 設置Arduino IDE
從1.6.5版本開始，Arduino IDE支持第三方硬件。因此，我們可以使用Arduino IDE在AmebaD上開發應用程序，Arduino的示例也可以在AmebaD上運行。 Arduino IDE可以在Arduino網站下載:
https://www.arduino.cc/en/Main/Software
安裝完成後，打開Arduino IDE。為了在Arduino IDE中正常使用AmebaD，請打開“文件”—>“首選項”
並將以下網址粘貼到“附加開發版管理器網址”欄位:
https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json
接下來，轉到“工具”->“開發板”->“開發板管理器”:
“開發板管理器”大約需要10~20秒來刷新所有硬件文件(如果網絡狀況不好，可能需要更長的時間)。每次連接新硬件時，我們都需要重新打開板管理器。因此，我們先關閉板管理器，然後再次打開它。在列表中找到“Realtek AmebaD Boards”，點擊“安裝”，Arduino IDE會自動開始下載AmebaD所需的文件。
最後，我們在“工具”->“開發板”->“Arduino AmebaD”中選擇了AmebaD作為當前連接的開發板:
測試第一個示例
步驟1: 編譯並上傳
Arduino IDE提供了很多內置的例子，可以在板子上直接編譯、上傳和運行。這裡，我們以“Blink”為例進行第一次嘗試。
打開“文件”->“示例”->“ 01.Basics”-> “Blink”:
Arduino IDE打開一個帶有完整示例代碼的新窗口。
接下來，我們直接編譯示例代碼;點擊“項目”->“驗證/編譯”
Arduino IDE在IDE窗口的底部區域打印編譯消息。編譯完成後，會得到如下圖所示的消息:
之後，我們將把編譯後的代碼上傳到AmebaD。請確保AmebaD已連接到您的計算機，然後單擊“項目”—>“上傳”
Arduino IDE將首先編譯，然後上傳。在上傳過程中，用戶需要將開發板調至上傳模式。 Arduino IDE會等待5秒鐘，等待開發板進入上傳模式。
想要進入上傳模式，首先按住UART_DOWNLOAD按鈕不放，然後輕按RESET按鈕。如果成功的話，您應該會在開發板上看到閃爍的綠色LED，之後就可以放開按鍵。
同樣，在上傳過程中IDE會自動顯示消息。上傳過程需要相當長的時間(大約30秒到1分鐘)。上傳完成後，您會看到“完成上傳”消息。
步驟2: 運行Blink示例
在每個示例中，Arduino不僅提供了示例代碼，還提供了詳細的文檔，包括接線圖、示例代碼說明、技術細節等。這些示例可以直接用於AmebaD。在這裡我們可以找到Blink這個示例的詳細信息:
https://www.arduino.cc/en/Tutorial/Blink
簡而言之，這個示例會使LED不停地閃爍。它使用的是GPIO引腳08(參考引腳圖D08)。我們把LED和電阻連接起來，如下圖所示:(注意:在一個LED中，較長的引腳是正極，較短的引腳是負極。我們將較長的引腳連接到D08，並將較短的引腳連接到GND。另外，請在LED和GND之間串聯一個合適大小的電阻來保護LED)
最後，按復位按鈕，你就會看到LED開始閃爍。
如果您遇到任何問題，請參考故障排除。
