Ameba ARDUINO: Getting Started with RTL8722DM MINI

工作環境

AmebaD RTL8722DM_MINI 目前支持Windows XP/7/8/10 32位元/64位元,Linux以及Mac作業系統。在本文檔中,請使用1.8.12或更高版本的Arduino IDE。

AmebaD RTL8722DM_MINI 介紹

Ameba是一個易於編程的微控制器平台,可用於開發各種物聯網應用程序。

AmebaD有各種外圍接口,包括WiFi, GPIO INT, I2C, UART, SPI, PWM, ADC。通過這些接口,AmebaD可以連接LED、開關、壓力計、濕度計、PM2.5粉塵傳感器等電子元件。
Ameba所收集的數據可以通過WiFi無線上傳,並被智能設備上的應用程序使用,實現物聯網的應用。

get-start-1

AmebaD和Arduino Uno的尺寸類似,如上圖所示。

get-start-2

RTL8722DM_MINI使用Micro USB來供電,這在許多智能設備中很常見。
RTL8722DM_MINI的引腳圖和功能請參考下圖和表格。

get-start-3

 PIN nameGPIO INTADCPWMUARTSPII2C
D0GPIOB_0    I2C0 SDA
D1GPIOB_1A4 Serial2_TX
D2GPIOB_2A5 Serial2_RX
D3GPIOB_3A6
D4GPIOB_4A0
D5GPIOB_5A1  I2C0 SCL
D6GPIOB_6A2   I2C0 SDA
D7GPIOB_7A3
D8GPIOA_2
D9GPIOA_12 Serial2_TXSPI1_MOSI
D10GPIOA_13 Serial2_RXSPI1_MISO
D11GPIOA_14   SPI1_CLK
D12GPIOA_15   SPI1_CS
D13GPIOA_16
D14GPIOA_28
D15GPIOA_18  Serial1_TX
D16GPIOA_19  Serial1_RX
D17GPIOA_30
D18GPIOA_21  Serial1_TX
D19GPIOA_22  Serial1_RX
D20GPIOA_23
D21GPIOA_24
D22GPIOA_31    I2C0 SCL

設置開發環境

步驟1: 安裝驅動程序

首先,通過Micro USB將RTL8722DM_MINI連接到電腦:

get-start-4

如果這是您第一次將RTL8722DM_MINI連接到您的電腦,那麼RTL8722DM_MINI的USB驅動程序將自動安裝。
如果遇到開發板連接到電腦的驅動程序問題,請參考下列USB 驅動程序 https://ftdichip.com/drivers /
你可以在你電腦的裝置管理員中檢查COM端口號:

get-start-5

步驟2: 設置Arduino IDE

從1.6.5版本開始,Arduino IDE支持第三方硬件。因此,我們可以使用Arduino IDE在RTL8722DM_MINI上開發應用程序,Arduino的示例也可以在RTL8722DM_MINI上運行。 請參考 basic example link:

Arduino IDE可以在Arduino網站下載: https://www.arduino.cc/en/Main/Software
安裝完成後,打開Arduino IDE。為了在Arduino IDE中正常使用RTL8722DM_MINI,請打開“File”—>“Preferences”。

get-start-6

並將以下網址粘貼到 “Additional Boards Manager URLs” 欄位: https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json

接下來,選擇 “Tools” -> “Board” -> “Boards Manager”:

get-start-7

“Boards Manager”大約需要10~20秒來刷新所有硬件文件(如果網絡狀況不好,可能需要更長的時間)。每次連接新硬件時,我們都需要重新打開Boards Manager。因此,我們先關閉然後再次打開它。在列表中找到“Realtek AmebaD Boards (32-bits ARM Cortex-M4 @200MHz)”,點擊“Install”,Arduino IDE會自動開始下載AmebaD所需的文件。

get-start-8

最後,我們在“tools”->“Board”->“Ameba ARM (32-bits) Boards”->” RTL8722DM_MINI”中選擇了AmebaD作為當前連接的開發板:

get-start-9

Try the First Example

Step 1. Compile & Upload

Arduino IDE提供了很多內置的範例,可以在開發板上直接編譯、上傳和運行。這裡,我們以“Blink”為例進行第一次嘗試。
打開“File”->“Examples”->“ 01.Basics”-> “Blink”:

get-start-10

Arduino IDE打開一個帶有完整示例代碼的新視窗。

get-start-11

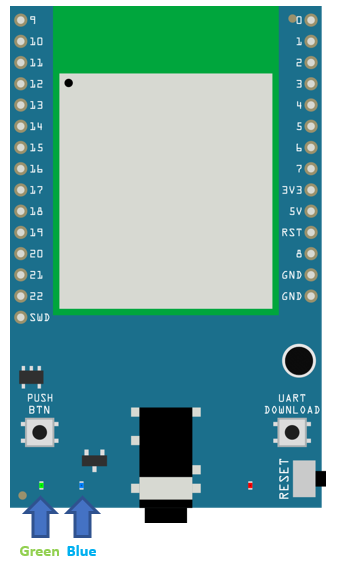

開發板上有TRL8722DM_MINI的LED,默認“LED_BUILTIN”是藍色的LED
將“LED_BUILTIN”更改為“LED_B”或“LED_G”以使用不同的顏色。 板載LED選項LED_B和LED_G。 (藍色和綠色)。

get-start-12

接下來,我們直接編譯示例代碼,點擊“Sketch”->“Verify/Compile”

get-start-13

Arduino IDE在IDE窗口的底部區域打印編譯消息。編譯完成後,會得到如下圖所示的消息:

get-start-14

之後,我們將把編譯後的代碼上傳到RTL8722DM_MINI。請確保RTL8722DM_MINI已連接到您的電腦,然後單擊“Sketch” -> “Upload”。

Arduino IDE將先編譯,然後上傳。在上傳過程中,用戶需要將開發板調至上傳模式。 Arduino IDE會等待5秒鐘,等待開發板進入上傳模式。

get-start-15

想要進入上傳模式,首先按住UART_DOWNLOAD按鈕不放,然後輕按RESET按鈕。如果成功的話,您應該會在開發板上看到閃爍的綠色LED,之後就可以放開按鍵。

get-start-16

同樣,在上傳過程中IDE會自動顯示消息。上傳過程需要相當長的時間(大約30秒到1分鐘)。上傳完成後,您會看到“Done uploading”消息。

運行Blink示例

在每個示例中,Arduino不僅提供了示例代碼,還提供了詳細的文檔,包括接線圖、示例代碼說明、技術細節等。這些示例可以直接用於RTL8722DM_MINI。在這裡我們可以找到Blink這個示例的詳細信息:
https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink

簡而言之,對於RTL8722DM_MINI,該示例可以在板上LED(綠色或藍色)或外部LED(使用任何GPIO引腳進行信號輸出)上運行。
最後,按RESET按鈕,你就會看到LED開始閃爍。
如果您遇到任何問題,請參考故障排除。
